| Рассохин В.В. (1974) Альбом заданий для выполнения сборочных чертежей
24-00 Штамп для изготовления пластин ротора
Штамп для изготовления пластин ротора
Устройство и работа штампа. Штамп предназначен для вырубки за один ход пресса наружного и внутреннего контуров пластин ротора. Пластина изображена на рис. 1.Основные рабочие части штампа: матрица 13, служащая для вырубки наружного контура детали, пуансон-матрица 4, которая служит пуансоном для наружного контура детали и матрицей для пробивки отверстия, и дыропробивающий пуансон 9.
Штамп собирают в следующем порядке. Сначала собирают нижнюю часть штампа. В два отверстия ф38 нижней плиты 1 запрессовывают колонки 14 стержнями ф25 вверх. Пуансон-матрицу 4 скрепляют с плитой 1 винтами 23, головки которых располагают в раззенковках плиты глубиной 10 мм. Положение детали 4 на плите 1 фиксируют штифтами 24. В два глухих отверстия O14 пуансон-матрицы вставляют пружины 10, а сверху в них закладывают фиксаторы 11 так, чтобы их концы ф10,5 были обращены вверх.На цилиндрический выступ ф119,4 Ппуансон-матрицы 4 надевают съемник 12 так, чтобы в его отверстия ф10,5 попали фиксаторы 11. В четыре гнезда ф22 плиты 1 закладывают пружины 3, после чего сквозь отверстия в плите через пружины пропускают винты 2. Головки винтов должны войти в раззенковки 20 плиты 1. Винты до упора завертывают в съемник 12. Пружины 3 и 10 следует вычертить в сжатом состоянии так, чтобы верхние плоскости деталей 4 и 12 совпали. Сборку нижней части штампа на этом заканчивают.Затем собирают верхнюю часть штампа. В отверстия ф38 верхней плиты 20 запрессовывают со стороны фаски до упора втулки 17. В паз пуансона 9 закладывают планку 7 так, чтобы торцы ее оказались заподлицо с торцами пуансона; обе детали скрепляют винтами 8. В диск 19 завертывают до упора шток 22 и расклепывают со стороны фаски диска. В пуансонодержатель 15 со стороны расточки O80 запрессовывают до упора пуансон 9 в сборе с планкой 7. В матрицу 13 со стороны расточки ф128 закладывают кольцо выбрасывателя 5. Пуансонодержатель 15 с пуансоном 9 вставляют в матрицу 13 так, чтобы оси отверстий гнезд обеих деталей совпали. Верхнюю плиту 20 насаживают расточкой ф185 на пуансонодержатель 15. В четыре отверстия ф10 деталей 20 и 15 вставляют пальцы 6 до упора в деталь 5. На головки пальцев накладывают диск 19. На шток 22 надевают хвостовик 18 так, чтобы он попал в расточку ф190 плиты20;тогда диск 19 может свободно перемещаться в осевом направлении в расточке хвостовика глубиной 25 мм.Детали 13, 15,18 и 20 фиксируют одну относительно другой штифтами 16 и скрепляют винтами 21. На этом заканчивают сборку верхней части штампа. Собранную верхнюю часть штампа втулками 17 надевают на направляющие колонки 14 хвостовиком 18 вверх.Познакомимся с работой штампа. В зазор между верхней и нижней частями штампа подают заготовку в виде полосы. Боковая кромка полосы скользит по
одному фиксатору 11. Величина подачи полосы ограничивается вторым фиксатором 11 (рис. 2). Во время рабочего хода штампа фиксаторы утопают в съемнике 12. Когда верхняя часть штампа поднимается, фиксаторы под действием пружин выступают над плоскостью съемника. Направляющие втулки и колонки обеспечивают совпадение контуров пуансона и матрицы. Верхняя часть штампа сблокирована с приспособлением, подающим сжатый воздух. Когда начинается движение диска вниз (при поднятом положении верхней части штампа), автоматически включается подача сжатого воздуха. Диск 19 через пальцы 6 к кольцо выбрасывателя 5 выталкивает готовую деталь из матрицы 13 вниз, во время падения она сдувается струей сжатого воздуха. Отходы полосы, из которой вырубают пластины ротора, с пуансон-матрицы 4 снимают съемник 12, который поднимается при разжатии пружин 3. Отходы от пробивки отверстий проваливаются под стол пресса.

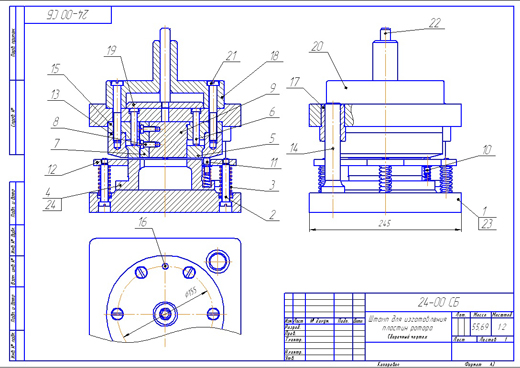

Штамп для изготовления пластин ротора сборочный чертеж
Штамп для изготовления пластин ротора деталирование
Штамп для изготовления пластин ротора чертежи
Штамп для изготовления пластин ротора 3д модель
24-00 СБ_Штамп для изготовления пластин ротора
24-00 СП_Штамп для изготовления пластин ротора
24-1_Плита нижняя
24-2_Винт съемника
24-3_Пружина
24-4_Пуансон-матрица
24-5_Кольцо выбрасывателя
24-6_Палец
24-7_Планка
24-9_Пуансон
24-10_Пружина
24-11_Фиксатор
24-12_Съемник
24-13_Матрица
24-14_Колонка
24-15_Пуансонодержатель
24-17_Втулка
24-18_Хвостовик
24-19_Диск
24-20_Плита верхняя
24-21_Винт
24-22_Шток
