01.005 Валы промежуточные (практическая работа)

01.005 Валы промежуточные

nesep

Дата: Суббота, 28.08.2021, 07:35 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 3329

Репутация: 1

Статус: Offline

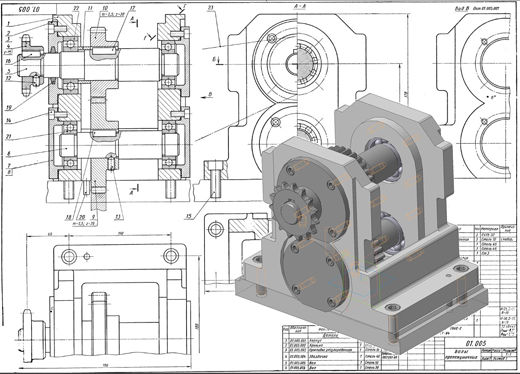

Валы промежуточные 01.005 сборочный чертеж
Валы промежуточные 01.005 спецификация
Корпус 01.005.001
Корпус аксонометрия 01.005.001
Крышка 01.005.002
Прокладка регулировочная 01.005.003
Звездочка 01.005.004
Вал 01.005.005
Вал 01.005.006
Крышка 01.005.007
Колесо зубчатое 01.005.009
Колесо зубчатое 01.005.010
Втулка распорная 01.005.011

Промежуточные валы являются частью привода машины, смонтированного в корпусе 1. Вращение на вал 5 передается звездочкой 4, закрепленной на нем шпонкой 16. С вала 5 на вал 6 вращение передается зубчатыми колесами 9 и 10, сидящими на валах на шпонках 17 и 18.
С зубчатого колеса 9 вращение передается к рабочему органу машины.
Опорами валов служат подшипники качения, смонтированные в корпусе 1. Крышки 2 и 7 предохраняют подшипники от попадания пыли.
Корпус 1 крепится к станине машины винтами 15.

01.005 Валы промежуточные
01.005 Валы промежуточные сборочный чертеж
01.005 Валы промежуточные скачать
01.005 Валы промежуточные деталирование
01.005 Валы промежуточные 3д модель
01.005 Валы промежуточные чертежи

СКАЧАТЬ МОЖНО ПОСЛЕ РЕГИСТРАЦИИ

01.005 Валы промежуточные (практическая работа)
