01.004 Привод (практическая работа)

01.004 Привод

nesep

Дата: Суббота, 28.08.2021, 07:37 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 3329

Репутация: 1

Статус: Offline

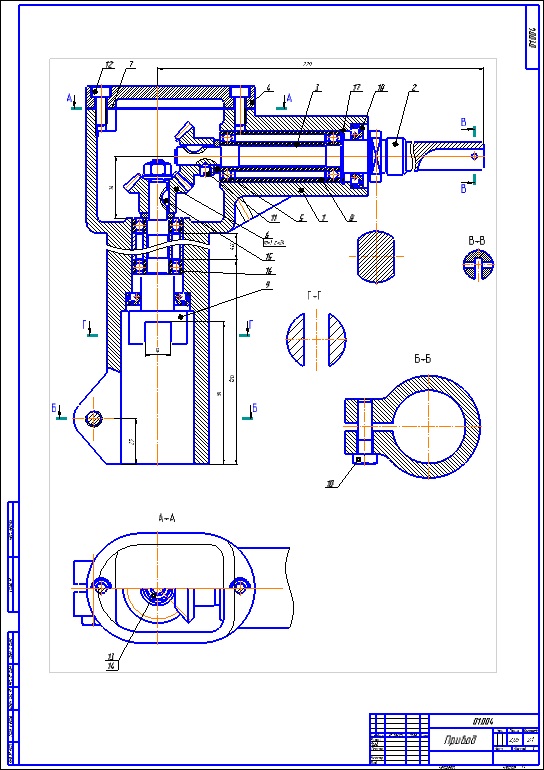

Привод 01.004 сборочный чертеж
Привод 01.004 спецификация
Корпус 01.004.001
Вал 01.004.002
Втулка 01.004.003
Крышка 01.004.004
Кольцо регулировочное 01.004.005
Колесо зубчатое 01.004.006
Прокладка 01.004.007
Втулка 01.004.008
Вал 01.004.009

Данный привод предназначен для передачи вращения между валами, расположенными под углом друг к другу, и представляет собой зубчатую коническую передачу, смонтированную в корпусе 1.
Вращение с вала машины передается вертикальному валу 9, нижний конец которого является кулачковой полумуфтой. Вторая полумуфта, смонтированная на валу машины, на чертеже не показано.
Через зубчатые колеса 6 вращение с вертикального вала 9 передается на горизонтальный вал 2. Зубчатые колеса 6 сидят на валах 2 и 9 на сегментных шпонках 15, дающих возможность колесам самоустанавливаться в случаи перекоса валов.
Опорами валов 2 и 9 служат шарикоподшипники 16. Манжеты 18 предохраняют шарикоподшипники от попадания пыли и вытекания масла. Для смазки зацепления через отверстие, закрываемое крышкой 4, в корпус заливается масло. Нижняя часть корпуса выполнена в виде хомута, что позволяет закрепить сборку на машине при помощи болта 10.
