01.002 Транспортер (практическая работа)

01.002 Транспортер

nesep

Дата: Суббота, 28.08.2021, 07:42 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 3329

Репутация: 1

Статус: Offline

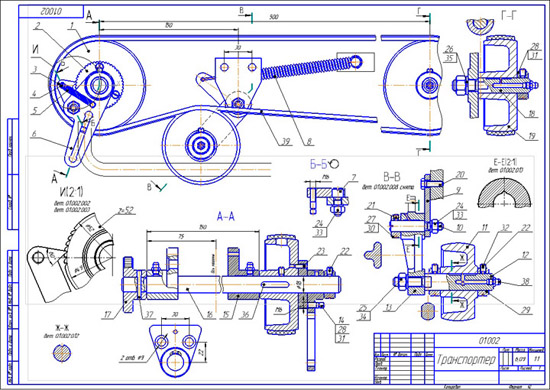

Транспортер 01.002 сборочный чертеж
Транспортер 01.002 спецификация
Шкив 01.002.001
Колесо храповое 01.002.002
Собачка 01.002.003
Штырь 01.002.004
Пружина 01.002.005
Поводок 01.002.006
Ось собачки 01.002.007
Пружина 01.002.008
Подвеска 01.002.009
Ось 01.002.010
Шкив натяжной 01.002.011
Ось 01.002.012
Рычаг 01.002.013
Штырь 01.002.014
Подшипник 01.002.015
Вал 01.002.016
Рукоятка 01.002.017
Ось 01.002.018
Шкив 01.002.019

Основные части ленточного транспортера: ведущий шкив, ведомый шкив, натяжное устройство и лента.
Данный транспортер предназначен для поштучной подачи изделий в машину. Переодичность движения ленты транспортера обеспечивается храповым механизмом. Тяга (показана на чертеже условно) поворачивает поводок 6 на валу 16 на некоторый угол. С поводком 6 соединена собачка 3, передающая движение храповому колесу 2, которое крепится к ведущему шкиву 1 винтами 23. Пружина 5 прижимает собачку к храповому колесу. Вал 16 вращается в подшипниках 15, установленных на станине машины. На ней же закреплена ось 18, на которой вращается ведомый шкив 19.
Во время работы транспортера под действием силы тяжести груза и собственного веса ленты вытягивается. Для натяжения ленты используют натяжное устройство, которое состоит из натяжного шкива 11, рычаг 13 и подвески 9. Пружина 8, поворачивающая рычаг 13, прижимает установленный на нем натяжной шкив 11 к ремню 39, тем самым создавая натяжение. Трущиеся поверхности смазываются через масленки 38.

01.002 Транспортер
01.002 Транспортер сборочный чертеж
01.002 Транспортер скачать
01.002 Транспортер деталирование
01.002 Транспортер 3д модель
01.002 Транспортер чертежи

СКАЧАТЬ МОЖНО ПОСЛЕ РЕГИСТРАЦИИ
