Подшипник 00.01.000 (практическая работа)

Подшипник 00.01.000

nesep

Дата: Суббота, 28.08.2021, 07:52 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 3335

Репутация: 1

Статус: Offline

00.01.000 Подшипник скачать
00.01.000 Подшипник чертежи
00.01.000 Подшипник сборка
00.01.000 Подшипник 3д модель
00.01.000 Подшипник деталировка
00.01.000 Подшипник деталирование

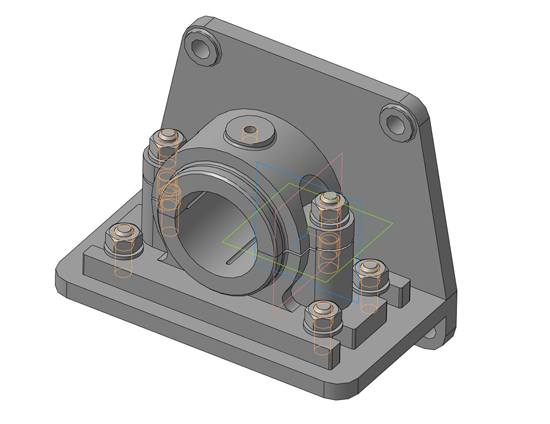

Подшипник на консоли служит опорой для вращающегося вала и устанавливается на консоли в том случае, когда вал близко подходит к стене производственного здания.
Консольная подшипниковая опора состоит из корпуса и подшипника скольжения со сменными бронзовыми вкладышами поз. 4, 5. Верхний вкладыш поз. 4 фиксируется цилиндрическим трубчатым выступом. Смазка к трущимся поверхностям вала и вкладыша подводится из масленки (на чертеже не показана), ввинчиваемой в резьбовое отверстие, расположенное в приливе верхнего вкладыша поз. 4.
Крышку поз. 3 крепят к корпусу поз. 2 двумя шпильками поз. 7, а корпус крепят к кронштейну поз. 1 четырьмя болтами поз. 6. Кронштейн прикрепляется к стене пятью болтами (на чертеже не показаны).

00.01.000 Подшипник сборочный чертеж
00.01.000 Подшипник спецификация
00.01.001 Кронштейн
00.01.002 Корпус
00.01.003 Крышка
00.01.004 Вкладыш верхний
00.01.005 Вкладыш нижний

СКАЧАТЬ
