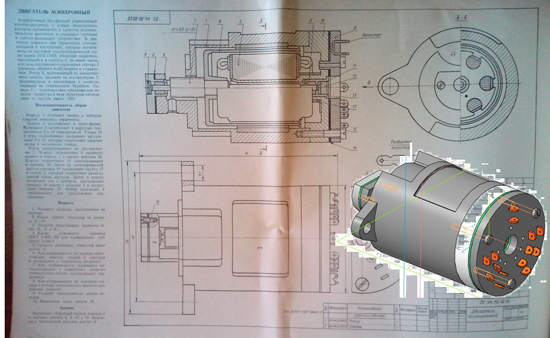

Двигатель асинхронный 02.44.00.00 ЧЕРТЕЖ

Асинхронный двухфазный управляемый электродвигатель с полым немагнитным ротором применяется в качестве исполнительного двигателя в следующих системах и счетно-решающих устройствах. В двигателе имеются два сердечника статора: внешний и внутренний, которые изготовлены из листовой электротехнической стали марки 1512 (Э42). Внешний сердечник, находящийся в корпусе 1, не имеет пазов, а в пазы внутреннего сердечника статора 2 уложены обмотки возбуждения и управления. Ротор 8, выполненный из алюминиевого сплава, насажен на ось-шестерню 7, находящуюся в зацеплении с колесом, сидящим на специальном барабане. Панель 3 - пластмассовое армированное изделие. Арматура в виде лепестков изготовлена из латуни марки Л63.

Двигатель асинхронный 02.44.00.00 сб
Двигатель асинхронный 02.44.00.00 спецификация
Двигатель асинхронный 02.44.00.00 3d сборка
Двигатель асинхронный 02.44.00.00 чертежи
Корпус 02.44.01.00 сб
Статор 02.44.02.00 сб
Панель 02.44.04.00 сб
Заглушка 02.44.00.04
Прокладка 02.44.00.05
Корпус подшипника 02.44.00.06
Ось-шестерня 02.44.00.07
Ротор 02.44.00.08
Вкладыш 02.44.00.09
Крышка 02.44.00.10
Упор 02.44.00.11
Заглушка 02.44.00.12
Корпус подшипника 02.44.00.13
Прокладка 02.44.00.14

Двигатель асинхронный 02.44.00.00 СКАЧАТЬ
