Патрон пневматический И25.35.00.00 ЧЕРТЕЖ

Приспособление — пневматический патрон — предназначен для закрепления детали при обработке на токарном станке. Патрон цанговый. Деталь закрепляют внутренней поверхностью 56 мм на разжимной цанге 18. Корпус 10 патрона закрепляют на коническом конце шпинделя станка.Деталь устанавливают на цангу 18. Через трубку 8 подводят сжатый воздух под давлением. Диафрагма 11 под давлением сжатого воздуха переместится вправо и передвинет диск 12. Усилие от диска 12 передастся на три штифта 16, которые, упираясь в распорный конус 17, переместят его вправо. Конусы 17 и 5 войдут в конические отверстия цанги 18, вследствие чего и увеличится ее наружный диаметр, так как цанга имеет по три прорези с каждой стороны, позволяющие ей деформироваться. Деталь закреплена. Для освобождения обработанной детали воздух, находящийся внутри корпуса, выпускают в атмосферу. Пружина 20 разожмется и переместит распорный конус 17, штифты 16, диск 12 с диафрагмой 11 влево. Пружина 19 сожмет цангу 18 и деталь снимают.Стакан 4 — приемник для сжатого воздуха — во время работы не вращается. Трубка 1 и связанные с ней детали вращаются. Для создания уплотнения между стаканом 4 и трубкой 1 установлены резиновые V-образные манжеты 25, которые удерживаются в стакане 4 гайкой 7.

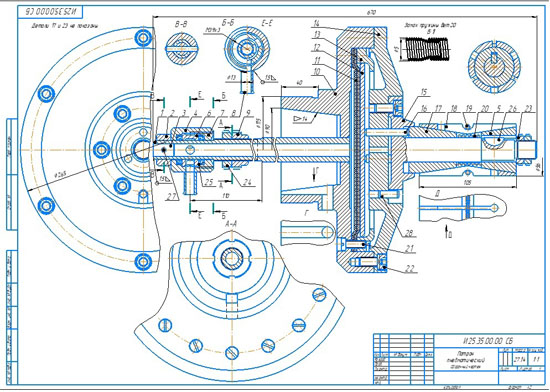

Патрон пневматический И25.35.00.00 СБ
Патрон пневматический И25.35.00.00 спецификация
Патрон пневматический И25.35.00.00 3d сборка
Патрон пневматический И25.35.00.00 чертежи
Трубка в сборе И00.35.01.00 сб
Стакан в сборе И00.35.02.00 сб
Трубка И00.35.01.01
Кольцо И00.35.01.02
Пробка И00.35.01.03
Стакан И00.35.02.04
Конус распорный И00.35.00.05
Втулка И00.35.00.06
Гайка И00.35.00.07
Трубка стакана И00.35.02.08
Гайка И00.35.00.09
Корпус И00.35.01.10
Диафрагма И00.35.00.11
Диск И00.35.00.12
Кольцо И00.35.00.13
Крышка И00.35.00.14
Валик И00.35.00.15
Штифт И00.35.00.16
Конус распорный И00.35.00.17
Цанга И00.35.00.18
Пружина И00.35.00.19
Пружина И00.35.00.20

Патрон пневматический И25.35.00.00 СКАЧАТЬ
