Приспособление для цекования И41.58.00.00 ЧЕРТЕЖ

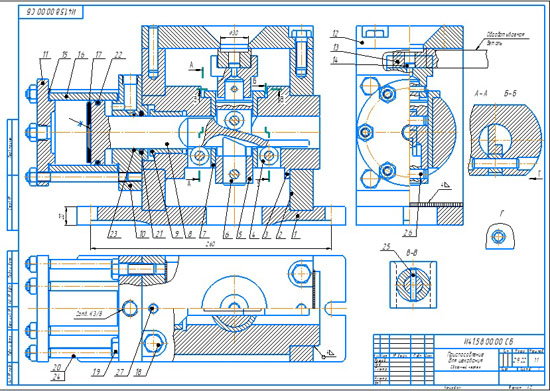

Приспособление предназначено для закрепления детали при цековке торца у отверстия 30 мм. Обрабатываемую деталь устанавливают в прижиме 13 на центр 14 и закрепляют с помощью пневматического устройства. Воздух под давлением поступает в цилиндр 16 через отверстие в торце крышки 11. Поршень, выполненный заодно со штоком 8, перемещается вправо. Правый конец штока давит скосом на ролик 4, установленный а тяге 6. Тяга 6 поднимется и прижимом 13 прижмет обрабатываемую деталь к верхней плите 12. После обработки детали воздух подводят к отверстию во фланце 10. Поршень со штоком 8 перемещается влево. На правом конце штока 8 имеется канавка, в которую вставлен клин 6. При перемещении штока 8 влево клин 6 опустится вниз. Вместе с ним опустится тяга 6 с прижимом и освободит деталь. Нижние два ролика 4, установленные во втулке 3, уменьшают трение при перемещении штока 8 вправо.

Приспособление для цекования И41.58.00.00 СБ
Приспособление для цекования И41.58.00.00 спецификация
Приспособление для цекования И41.58.00.00 3d сборка
Приспособление для цекования И41.58.00.00 чертежи
Плита в сборе И00.58.01.00 СБ
Плита нижняя И00.58.01.01
Стойка И00.58.01.02
Втулка И00.58.01.03
Ролик И00.58.00.04
Тяга И00.58.00.05
Клин И00.58.00.06
Втулка И00.58.00.07
Шток И00.58.00.08
Втулка И00.58.00.09
Фланец И00.58.00.10
Крышка И00.58.00.11
Плита верхняя И00.58.00.12
Прижим И00.58.00.13
Центр И00.58.00.14
Прокладка И00.58.00.15
Цилиндр И00.58.00.16
Амортизатор И00.58.00.17
