Штамп для гибки И42.67.00.00 ЧЕРТЕЖ
nesepДата: Понедельник, 16.06.2025, 07:54 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3332
Репутация: 1
Статус: Offline
Штамп для гибки И42.67.00.00 ЧЕРТЕЖ

Штамп предназначен для гибки проволоки под углом 90. Нижнюю плиту 1 штампа крепят двумя болтами М18 к столу пресса; верхнюю плиту 5 соединяют при помощи хвостовика 6 с ползуном пресса. Для направления верхней плиты 5 относительно нижней служат две колонки 10. Нижняя часть колонки запрессована в плиту 1, а верхняя может свободно перемещаться во втулке 9. Втулка 9 запрессована в плиту 5. Проволоку кладут в ручеек матрицы 2 до упора в планку 3. Пуансон 4 при опускании вниз вдавливает проволоку в матрицу 2 и загибает ее. После загибки проволока несколько разгибается, поэтому для получения угла загибки проволоки 90 в пуансоне 4 и матрице 2 делают угол, равный 87.

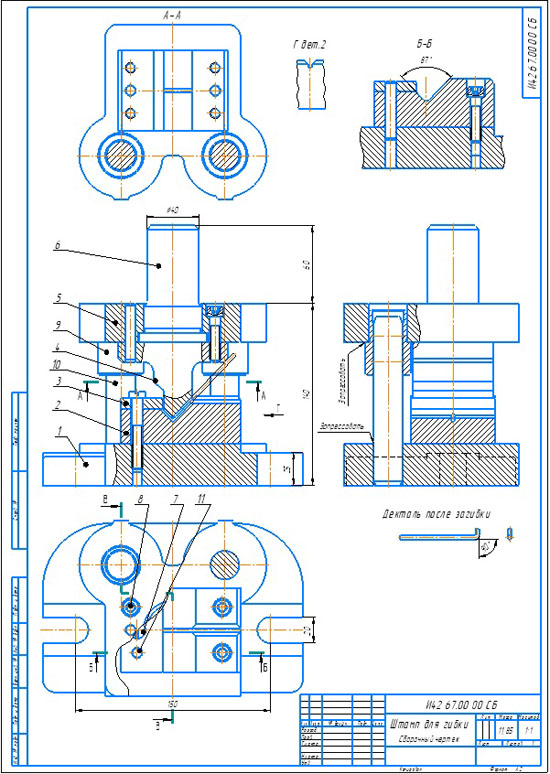

Штамп для гибки И42.67.00.00 Сб
Штамп для гибки И42.67.00.00 спецификация
Штамп для гибки И42.67.00.00 3d сборка
Штамп для гибки И42.67.00.00 чертежи
Плита нижняя И00.67.00.01
Матрица И00.67.00.02
Планка И00.67.00.03
Пуансон И00.67.00.04
Плита верхняя И00.67.00.05
Хвостовик И00.67.00.06

Штамп для гибки И42.67.00.00 СКАЧАТЬ
