| Рассохин В.В. (1974) Альбом заданий для выполнения сборочных чертежей
11-00 Штамп для гибки шплинтов
Штамп для гибки шплинтов
Устройство и работа штампа. Штамп предназначен для гибки шплинтов диаметром 8 мм, однако при изменении размеров пуансона и матрицы, не требующем переделки конструкции штампа, он может служить для гибки шплинтов и других размеров. Штамп собирают в следующем порядке.К нижней плите 1 четырьмя болтами 5 крепят матрицу, состоящую из двух половин —левой (дет.2) и правой (дет.3). Внутренняя поверхность матрицы сверху вниз плавно изменяется от вертикальной плоскости до поверхности, создающей при штамповке очертания внешнего контура головки окончательно изогнутого шплинта. Положение деталей 2 и 3 на плите 1 фиксируется четырьмя цилиндрическими штифтами 4. К матрице двумя винтами 6 крепят ограничитель 13, изогнутый конец которого находится слева и обращен к зрителю. Теперь детали 1,2,3,4,5,6 и 13 собраны в один узел.
Далее собирают другой узел. Пуансон 12, поперечное сечение которого соответствует очертанию головки шплинта, верхним концом вставляют в отверстие пуансонодержателя 10, расклепывают и обрабатывают заподлицо. Цилиндрический выступ пуансонодержателя ф70 вставляют в соответствующую расточку упора 11 со стороны фланца.Упор 11 предотвращает изгиб заготовки шплинта во фронтальной плоскости в момент перемещения пуансона вниз. Второй выступ пуансонодержателя ф125 вставляют в цилиндрическое углубление верхней плиты 8. Детали 8,10 и 11 скрепляют четырьмя болтами 9, причем один болт, благодаря вырезу на детали 11, скрепляет только детали 8 и 10. Относительное положение деталей 8 и 10 при сборке определяется установочным штифтом 7. Детали 7, 8, 9,10, 11 и 12 составляют второй узел.
Штамп для гибки шплинтов сборочный чертеж
Штамп для гибки шплинтов деталирование
Штамп для гибки шплинтов чертежи

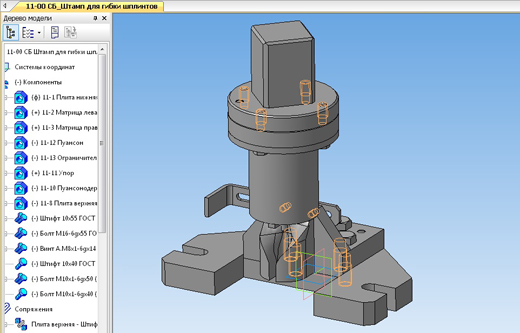

Штамп для гибки шплинтов 3д модель
11-00 СБ_Штамп для гибки шплинтов
11-00 СП_Штамп для гибки шплинтов
11-1_Плита нижняя
11-2_Матрица левая
11-3_Матрица правая
11-8_Плита верхняя
11-10_Пуансонодержатель
11-11_Упор
11-12_Пуансон
11-13_Ограничитель
