00-000.06.01.01.00 Кондуктор перекидной
nesepДата: Понедельник, 17.12.2018, 21:07 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3695
Репутация: 1
Статус: Offline
00-000.06.01.01.00 Кондуктор перекидной деталировка

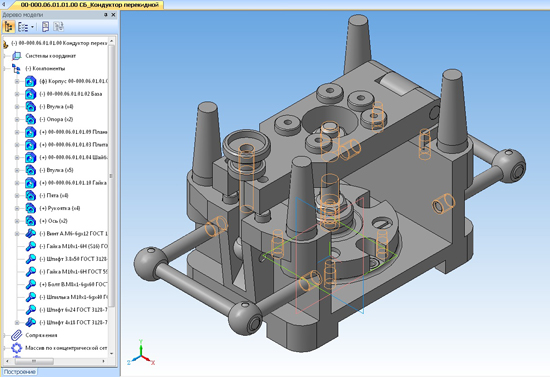

00-000.06.01.01.00 Кондуктор перекидной 3д модель

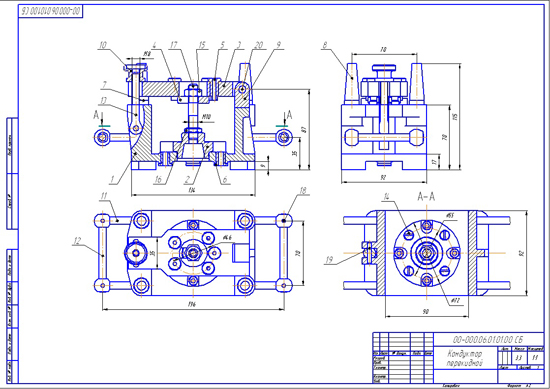

00-000.06.01.01.00 Кондуктор перекидной сборочный чертеж
00-000.06.01.01.00 Кондуктор перекидной деталирование



Задание из "Альбом заданий для выполнения сборочных чертежей" Думкасова, Решетов, Краснов. 00-000.06.01.01.00 Кондуктор перекидной

Перекидной кондуктор представляет собой приспособление для сверления отверстий через втулки 5 и 6 в двух противоположных фланцах детали, устанавливаемой на базу 2 и закрепленной быстросъемной шайбой 4 и гайкой 15.
На корпусе 1 винтами 14 укреплена база 2, на фланец которой устанавливается и выступающей частью ф25 центрируется обрабатываемая деталь. Плита 3 при этом откинута. В базу 2 ввернута шпилька 17 застопоренная низкой гайкой 16. На другой конец шпильки наворачивается гайка 15. С помощью быстросъемной шайбы 4 и гайки 15 обрабатываемую деталь жестко закрепляют в кондукторе, надвинув на верхний торец детали шайбу 4. После установки и закрепления детали кондукторная плита 3 поворачивается вокруг штифта 20 до горизонтального положения. Запрессованные в плиту 3 опоры 7 должны при этом накладываться на такие же опоры в корпусе 1. Откидной болт 13 с гайкой 10, установленный на штифте 19, накладывается на плиту 3.
С помощью гайки 10 плита 3 закрепляется неподвижно.
Через запрессованные в плиту втулки 5 производят сверление пяти отверстий ф4 в верхнем фланце детали.
Для сверления через втулки 6 четырех отверстий ф5 в противоположном фланце детали необходимо, взяв кондуктор за ручки (11,12,18), перекантовать его вместе с деталью на 180° и поставить на пяты 8. Просверлив отверстия, кондуктор снова поворачивается на 180° в прежнее положение, открепляют и откидывают плиту 3, ослабляют гайку 15, снимают шайбу 4 и вынимают готовую деталь.

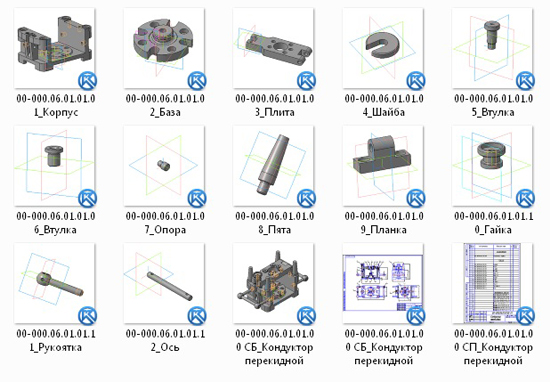

00-000.06.01.01.00 СБ_Кондуктор перекидной
00-000.06.01.01.01_Корпус
00-000.06.01.01.02_База
00-000.06.01.01.03_Плита
00-000.06.01.01.04_Шайба
00-000.06.01.01.05_Втулка
00-000.06.01.01.06_Втулка
00-000.06.01.01.07_Опора
00-000.06.01.01.08_Пята
00-000.06.01.01.09_Планка
00-000.06.01.01.10_Гайка
00-000.06.01.01.11_Рукоятка
00-000.06.01.01.12_Ось

Выполнены в компасе 3D V13 чертежи+3Д модели

Помогу с другими вариантами.Пишите в Л/С.

СКАЧАТЬ МОЖНО ЗДЕСЬ
